قابلیت LLF

قابلیت (LLF(Link Loss Forwarding

ترکیب دو ویژگی LLF و ارسال آلارم به صورت Relay output در مدیا کانورتورهای Korenix باعث می‌شود که ازData loss در ارتباطات فیبر نوری به موقع مطلع شویم و عیب‌یابی شبکه راحت‌تر می شود.

در این نوشته، ابتدا ایجاد آلارم از طریق خروجی رله را معرفی می‌کنیم .

سپس قابلیت LLF و در نهایت استفاده همزمان از ترکیب این دو قابلیت را توضیح می‌دهیم.

Rely Output Alarm

این ویژگی باعث می شود که درصورت قطع شدن پورت یا پاور دستگاه، یک سیگنال آلارم فیزیکی به صورت Relay output ایجاد شود.

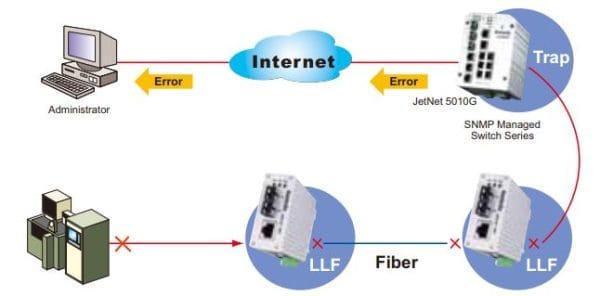

با فعال‌سازی این قابلیت بر روی مبدل صنعتی Korenix در یک ارتباط فیبرنوری، در صورت قطعی پورت مسی متصل به یک مدیاکانوتور، ارسال و دریافت دیتا بر روی فیبرنوری متصل به آن مدیاکانورتور نیز قطع می‌شود.

به وسیله فانکشن LLF به دستگاه مقابل اطلاع رسانی می‌شود.

دستگاه مقابل نیز ارسال و دریافت دیتا بر روی پورت های فیبرنوری و اترنت مسی خود را قطع می‌نماید.

این ویژگی باعث می‌شود که دستگاه اترنت متصل به پورت مسی مدیا کانوتور مقابل از قطعی ارتباط در سمت دیگر مطلع شود .

همچنین دیگر به سمت آن دستگاه Data ارسال نمی‌کند.

قابلیت (LLF(Link Loss Forwarding با متوقف کردن ارسال و دریافت اطلاعات باعث می‌شود بتوانیم تا زمانی که لینک کامل برقرار نشده است، از Data loss جلوگیری نماییم.

به عبارت دیگر در صورتیکه این ویژگی فعال نباشد، دستگاه مقابل به ارسال دیتا ادامه می‌دهد بدون اینکه از قطعی طرف دیگر مطلع باشد.

اما در صورتیکه این ویژگی فعال باشد، ارسال اطلاعات متوقف می‌شود.

همچنین ممکن است دیتا در سیستم طرف مقابل بافر و ذخیره می گردد.

تا پس از رفع مشکل ارسال اطلاعات از سر گرفته شود.

(LLF(Link Loss Forwarding

قابلیت LLF باعث توقف ارسال و دریافت اطلاعات تا زمان برقراری مجدد لینک می شود.

ویژگی Relay Output Alarm با فعال سازی آلارمی (مثلا به صورت چراغ، آژیر و ..) به کارشناسان مربوطه جهت عیب‌یابی و برطرف کردن مشکل در ارتباط، اطلاع رسانی می‌نماید.

در بسیاری از ارتباطات فیبرنوری تجهیزات دو طرف و مدیا کانورتورها کیلومترها با هم فاصله دارند.

در نتیجه در نظر گرفتن دو ویژگی فوق در مبدل صنعتی اترنت به فیبرنوری Jetcon  3701G کمپانی Korenix، اطلاع رسانی در خصوص Data Loss .

همچنین پشتیبانی شبکه‌های فیبرنوری را آسان تر نموده است.

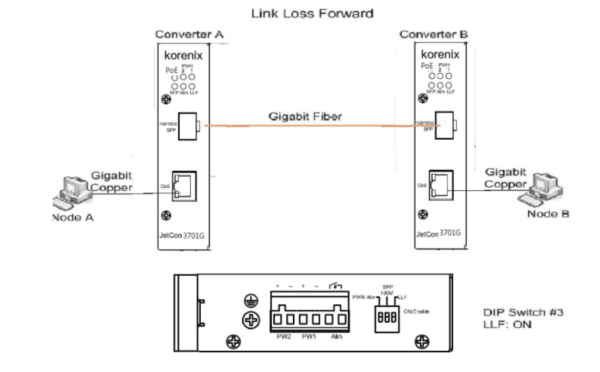

دو قابلیت فوق با استفاده از DIP Switch موجود بر روی دستگاه قابل تنظیم هستند.

مراحل زیر جهت فعال سازی قابلیت (LLF(Link Loss Forwarding باید انجام شود:

1. دستگاه های A و B روشن و پورت‌های فیبر و اترنت وصل شوند.
2. اطمینان حاصل شود که LEDها به درستی انتقال دیتا را نشان می‌دهند.
3. جهت فعال سازی LLF،  باید DIP Switch در حالت ON قرار گیرد.
4. اگر لینک پورت یک طرف قطع شود، سایر پورت‌ها با قابلیت LLF غیرفعال می شوند.
5. جهت شروع دوباره ارتباط و استفاده مجدد از ویژگی LLF، پس از برطرف کردن مشکل قطعی لینک، باید DIP Switch مربوطه دوباره Reset شود.
